漏电开关，开关的一种，主要用于防止漏电事故的发生，其开关的动作原理是：在一个铁芯上有两个绕组，主绕组和副绕组。

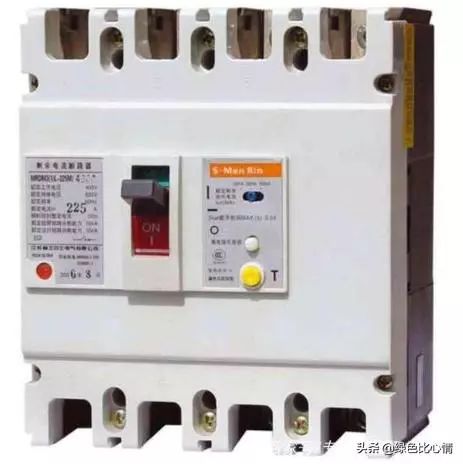

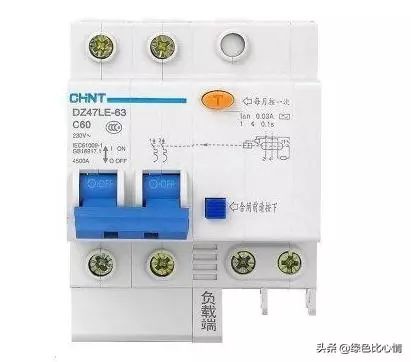

  漏电保护器上面的数字1、2、3的对应的是接在火线的三相上即接在A相B相C相，出线端也是同样如此，另外一个没有标注数字的是接零线的。

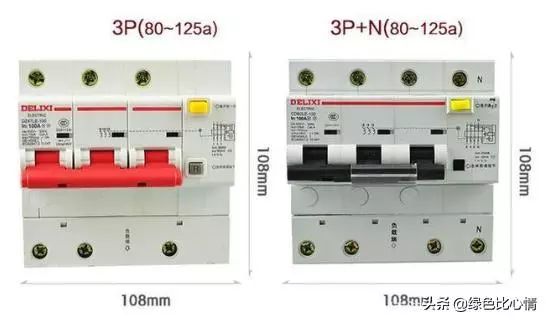

  如上图就是3P和3P+N的漏电保护器，这两种漏电保护器也是使用在三相电中，其中3P的漏电保护器接线很简单，它就是接三根火线P漏电保护器的进线端和出现端分别对应火线的三相即ABC三相；

  3P+N的漏电保护器接线就有着一定的要求了，左面三个接线端子接火线，右边一个接线端子接零线（上面标注有N），其中火线P的漏电保护器一样，进线端和出现端分别对应火线的三相即ABC三相，零线P的漏电保护器接线方法：

  中，所以只有一根火线P的漏电保护器接线非常简单，它对火线零线没有要求，我们可以在按照常规做法左零右火来接线，也就是进线端左侧接火线和右侧接零线，记住出线端要与进线端对应一致也是左零右火。。

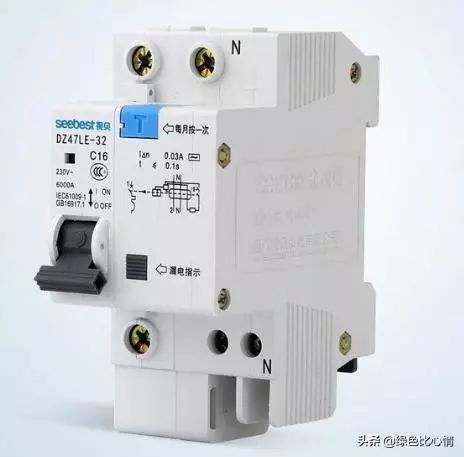

  我们看上面图片中的1P+N的的漏电保护器，这种漏电保护器也是安装在220V的单相电电路中，所以也是只有一根火线P+N的漏电保护器接线有着严格的要求，我们看上面的图片，上面图片中右侧的那个接线端子标注有N，所以零线必须接在右侧，左侧那个没有标注是用来接火线的，进线端和出线端都是如此。

  漏电保护开关的动作原理是：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。

  在上述UPS前面加漏电保护开关，尽管UPS无漏电现象，但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零，于是就出现了类似漏电的假象，使漏电保护器频繁跳闸。漏电将火线零线同时穿过一个O型磁环作为初级，次级用N匝输出去推动一个电磁机构，电磁机构动作则脱扣。原理是正常情况下火线和零线上的电流流进等于流出，所以感应出来的次级电压也为零，当火线或零线有一根线对地有接地

  ，则 火线和零线上的电流出现电压差，通过次级感应出来，当到一定的差值就推动电磁机构脱开主回路.
